React 애플리케이션에서 Wyn API로 임베디드 BI 구현하기

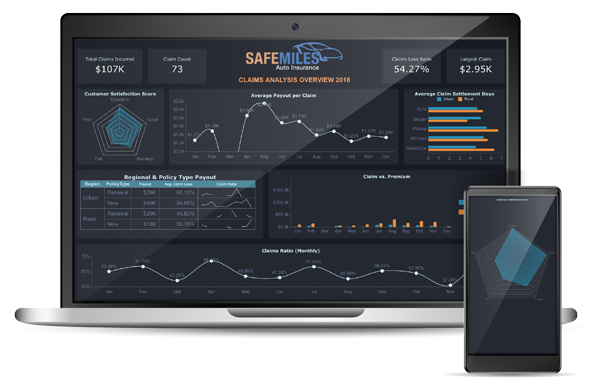

임베디드 BI의 데이터 인사이트

임베디드 BI가 등장하기 전에는 데이터 인사이트를 얻기 위해 별도의 분석 도구를 사용해야 했습니다. 그러나 이 도구들은 기존 비즈니스 프로세스와 완전히 분리되어 있어 사용자가 일상적인 업무 애플리케이션과 외부 분석 도구를 오가야 했습니다.

이러한 분리는 아래와 같은 문제를 초래했습니다.

업무 효율성 저하
가치 창출까지 걸리는 시간 증가
조직 전반의 불편

임베디드 BI는 이 문제를 해결합니다.

비즈니스 애플리케이션 내에 BI 기능을 직접 통합해 보고서, 대시보드, 데이터 시각화, 분석 기능을 한 곳에서 제공합니다. 별도의 도구 전환이 필요 없습니다.

 npx create-react-app my-app
cd my-app
npm start

1. 인증(Authentication)

보안이 필요한 모든 애플리케이션과 마찬가지로 Wyn Enterprise도 인증 절차가 필요합니다.

Wyn의 인증 절차는 간단하며, username, password, clientid, clientsecret이 필요합니다.

username : Wyn 포털 로그인 계정
password : Wyn 포털 로그인 비밀번호
client_id : (기본값) integration
client_secret : {serverUrl}/management#client-management에서 integration client_id에 해당하는 값

* 관리자 계정으로 로그인해야 client_secret 확인 가능합니다.

 POST {serverUrl}/connect/token
Content-Type: application/x-www-form-urlencoded
Body:
grant_type=password
&username=<username>
&password=<password>
&client_id=integration
&client_secret={client_secret}

 export async function GetAccessToken(url, user, password) {
  const endpoint = `${url}/connect/token`
  const resolveResponse = async (response) => {
    const jsonResponse = await response.json()
    if (jsonResponse.error) return null
    return jsonResponse.access_token
  }
  return await fetch(endpoint, {
    headers: {
      'Content-Type': 'application/x-www-form-urlencoded',
      Accept: '*/*',
    },
    method: 'post',
    body: `grant_type=password&username=${user}&password=${password}&client_id=integration&client_secret=eunGKas3Pqd6FMwx9eUpdS7xmz`,
  })
    .then(await resolveResponse)
    .catch((error) => {
      alert(error)
      return null
    })
}

 {
  "access_token": "nf489aafehf39uadfkjhacf98uashf9hfiasef89aqoduxn",
  "expires_in": 315360000,
  "token_type": "Bearer"
}

 query {
  documenttypes(key: "rdl") {
    documents {
      id
      title
      type
    }
  }
}

 POST {serverUrl}/api/GraphQL?token={token}
Content-Type: application/json
Body: {GraphQL query}

 const getReportsList = (token: string, serverURL: string) => async () => {
    const graphQuery = {
        query: 'query { documenttypes(key:"rdl") { documents{ id, title } } }'
    };
    const response = await httpHelper.postJson(`${serverURL}/api/GraphQL?token=${token}`, graphQuery);
    if (response && response.requestError) {
        alert(response && response.requestError);
        return;
    }
    const { data: { documenttypes } } = response;
    return documenttypes[0].documents;
}

 {
  "data": {
    "documenttypes": [
      {
        "documents": [
          {
            "id": "4b7e3f22-41e1-409e-bd22-c36d4a734e54",
            "filename": "TestPageReport.rdlx",
            "title": "TestPageReport",
            "type": "rdl"
          },
          {
            "id": "6b8d4j22-41e1-409e-bd22-cadjsf48afj4",
            "filename": "TestReport2.rdlx",
            "title": "TestReport2",
            "type": "rdl"
          }
        ]
      }
    ]
  },
  "errors": null
}

3. 보고서 정보 가져오기(Get Report Info)

이제 모든 보고서 목록이 준비되었으니, 애플리케이션에서 보고서를 선택하여 확인해보겠습니다.

보고서를 보기 전에 보고서에 몇 가지 매개변수가 필요할 수 있습니다. 이때 'reportInfo' API 엔드포인트가 유용합니다. reportInfo API 엔드포인트는 보고서 ID를 기반으로 매개변수 목록(있는 경우)과 기본값을 반환하므로, 후속 쿼리에 매개변수 값을 쉽게 전송할 수 있습니다. GraphQL 쿼리에는 보고서 ID와 액세스 토큰만 필요합니다.

GraphQL 쿼리

 query {
  reportInfo(reportId: "${id}") {
    name,
    parameters {
      name,
      validValues {
        values {
          label,
          value
        }
      }
      defaultValue {
        values
      }
    }
  }
}

 POST {serverUrl}/api/GraphQL?token={token}
Content-Type: application/json
{GraphQL query}

 const getReportInfo = (token: string, serverURL: string) => async (id: string): Promise<ReportingTypes.ReportInfoResponse | null> => {
    const graphQuery = {
        query: `query { reportInfo(reportId: "${id}") { name, parameters { name, validValues { values { label, value } } defaultValue { values }} } }`
    };
    const response = await httpHelper.postJson(`${serverURL}/api/GraphQL?token=${token}`, graphQuery);
    if (response && response.errors) {
        alert(response && response.errors[0] && response.errors[0].message);
        return null;
    }
    const { data: { reportInfo } } = response;
    return reportInfo as ReportingTypes.ReportInfoResponse;
}

 {
  "data": {
    "reportInfo": {
      "name": "CashFlowReport",
      "parameters": [
        {
          "name": "DateRange",
          "validValues": {
            "values": [
              { "label": "This Calender Year", "value": "calenderYear" },
              { "label": "This Month", "value": "month" },
              { "label": "Last Month", "value": "lastMonth" },
              { "label": "This Quarter", "value": "quarter" },
              { "label": "This Fiscal Year", "value": "fiscalYear" }
            ]
          },
          "defaultValue": {
            "values": [
              "calenderYear"
            ]
          }
        }
      ]
    }
  },
  "errors": null
}

4. 보고서 보기(View Report)

이제 애플리케이션에서 보고서를 확인해 보겠습니다. 애플리케이션 내에서 보고서를 표시하기 위해 iFrame을 사용할 것입니다.

방법 1: API를 통한 iFrame 표시

보고서를 보기 위한 API 호출은 3단계로 진행됩니다.

첫 번째 단계는 선택한 보고서 ID로 '렌더링' 엔드포인트를 호출하는 것입니다. 이 호출은 서버에서 보고서를 실행하고 작업 ID를 반환합니다.

두 번째 단계는 이 작업 ID를 사용하여 'job' API 엔드포인트를 호출하는 것입니다. 이 엔드포인트는 서버에서 문서가 렌더링되면 문서의 상태와 문서 ID를 반환합니다.

마지막으로, 이 문서 ID를 사용하여 'exportDocument' 엔드포인트를 호출하여 내보낸 문서의 URL을 가져오고, 이 URL은 iFrame의 소스로 설정되어 사용자에게 표시됩니다.

render → jobId 반환
job → 문서 상태와 documentId 반환
exportDocument → resultUrl 반환 → iFrame src에 설정

GraphQL 쿼리

 # 1. Render 요청
mutation {
  render(reportId: "${id}", renderPayload: ${renderPayloadString}) {
    jobId
  }
}
# 2. Job 상태 조회
query {
  job(jobId: "${id}") {
    status,
    documentId,
    error
  }
}
# 3. Document 내보내기
mutation {
  exportDocument(
    documentId: "${id}",
    exportExtension: "${exportExtension}",
    renderPayload: ${renderPayloadString}
  ) {
    resultUrl,
    verificationUrl
  }
}

 POST {serverUrl}/api/GraphQL?token={token}
Content-Type: application/json
{GraphQL query}

 const renderDocument = (token: string, serverURL: string) => async (
  reportID: string,
  exportExtension: string,
  renderPayload: ReportingTypes.RenderPayload
) => {
    const getJobID = async (id) => {
        const renderPayloadString = JSON.stringify(renderPayload).replace(/"([^(")"]+)":/g, "$1:");
        const graphQuery = {
            query: `mutation { render(reportId: "${id}", renderPayload: ${renderPayloadString}) { jobId } }`
        };
        const response = await httpHelper.postJson(`${serverURL}/api/GraphQL?token=${token}`, graphQuery);
        if (response && response.errors) {
            alert(response && response.errors[0] && response.errors[0].message);
            return;
        }
        const { data: { render: { jobId } } } = response;
        return jobId;
    }
    const getDocumentID = async (id) => {
        const graphQuery = {
            query: `query { job(jobId: "${id}") { status, documentId, error } }`
        };
        const response: ReportingTypes.ResponseJobStatus = await httpHelper.postJson(`${serverURL}/api/GraphQL?token=${token}`, graphQuery);
        if (response && response.errors) {
            alert(response && response.errors[0] && response.errors[0].message);
            return null;
        }
        const { data: { job: { status, documentId, error } } } = response;
        if (status === "ERROR") {
            alert(error);
            return null;
        }
        if (status === "RUNNING") {
            return getDocumentID(id);
        }
        return documentId;
    }
    const jobID = await getJobID(reportID);
    const documentID = await getDocumentID(jobID);
    if (!documentID) return { documentID: null, documentURL: null };
    let renderDocumentPayload: ReportingTypes.RenderDocumentPayload = {
        interactiveActions: renderPayload.interactiveActions,
        settings: renderPayload.settings,
    };
    // override Print option, for disabling Content-Disposition as attachment
    renderDocumentPayload && renderDocumentPayload.settings &&
        renderDocumentPayload.settings.push({ key: 'Print', value: 'true' });
    const documentURL = await exportDocument(token, serverURL)(documentID, exportExtension, renderDocumentPayload);
    return { documentID, documentURL };
}

 {
  "data": {
    "render": {
      "jobId": "51c18ab0-5557-4635-93fc-fedba01a7dc2"
    }
  },
  "errors": null
}

 {
  "data": {
    "job": {
      "status": "SUCCESS",
      "documentId": "a532662d-j24l-4486-b6c9-f70ae237fa81",
      "error": null
    }
  },
  "errors": null
}

 {
  "data": {
    "exportDocument": {
      "resultUrl": "/api/workerJob/997ea20c-u7s3-4e8c-8bdf-92f7482s077b",
      "verificationUrl": "/api/workerJob/928ad40c-e5c4-4gh3-8csf-92asd3f3077b/verify"
    }
  },
  "errors": null
}

 {serverUrl}/reports/view/{reportId}?token={token}

5. 보고서 내보내기(Export Report)

모든 비즈니스 애플리케이션, 특히 BI 및 분석 도구를 사용하는 애플리케이션에서는 추가 분석을 위한 내보내기 기능을 제공하고 이해관계자 및 동료와 공유하는 것이 중요합니다. 보고서가 표시되면 'exportReport' API 엔드포인트를 사용하여 원하는 형식으로 내보낼 수 있습니다.

Wyn의 API는 다음 형식으로 보고서를 내보내는 기능을 제공합니다.

Excel
HTML
PDF
CSV
JSON
DOCX

exportReport 엔드포인트는 내보낸 문서의 URL을 반환하며, 해당 문서는 새 창에서 열려 다운로드됩니다.

GraphQL 쿼리

 mutation {
  exportReport(
    reportId: "${id}",
    exportExtension: "${exportExtension}",
    renderPayload: ${renderPayloadString}
  ) {
    resultUrl,
    verificationUrl
  }
}

 POST {serverUrl}/api/GraphQL?token={token}
Content-Type: application/json
{GraphQL query}

 const exportReport =
  (token: string, serverURL: string) =>
  async (
    id: string,
    exportExtension: string,
    renderPayload: ReportingTypes.RenderPayload
  ) => {
    const renderPayloadString = JSON.stringify(renderPayload).replace(
      /"([^(")"]+)":/g,
      '$1:'
    )
    const graphQuery = {
      query: `mutation { exportReport(reportId: "${id}", exportExtension: "${exportExtension}", renderPayload: ${renderPayloadString}) { resultUrl, verificationUrl } }`,
    }
    const response = await httpHelper.postJson(
      `${serverURL}/api/GraphQL?token=${token}`,
      graphQuery
    )
    if (response && response.errors) {
      alert(response && response.errors[0] && response.errors[0].message)
      return
    }
    const {
      data: {
        exportReport: { resultUrl },
      },
    } = response
    return resultUrl
  }

 {
  "data": {
    "exportReport": {
      "resultUrl": "/api/workerJob/8263c103-234d-44ec-83v7-0d8f488d5dac",
      "verificationUrl": "/api/workerJob/8263c103-234d-44ec-83v7-0d8f488d5dac/verify"
    }
  },
  "errors": null
}

6. 대시보드 목록 가져오기(Get Dashboards List)

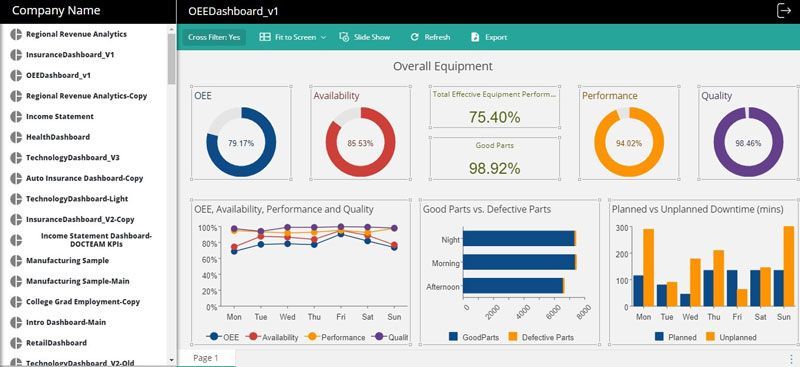

보고서에서 벗어나 대시보드를 살펴보겠습니다. 대시보드는 임베디드 BI 및 비즈니스 애플리케이션에서 필수적인 요소가 되었습니다.

대시보드는 핵심 성과 지표(KPI)를 한눈에 파악하고 차트, 게이지, 매트릭스, 표와 같은 데이터 시각화를 활용하여 비즈니스의 다양한 측면을 추적하고 분석하는 데 도움을 줍니다.

보고서와 동일한 documenttypes API를 사용하되 key:"dbd" 로 호출합니다.

GraphQL 예시

 query {
  documenttypes(key: "dbd") {
    documents {
      id,
      title,
      type
    }
  }
}

 POST {serverUrl}/api/GraphQL?token={token}
Content-Type: application/json
{GraphQL query}

 const getDashboardsList = (token: string, serverURL: string) => async () => {
    const graphQuery = {
        query: 'query { documenttypes(key:"dbd") { documents{ id, title, type } } }'
    };
    const response = await httpHelper.postJson(`${serverURL}/api/GraphQL?token=${token}`, graphQuery);
    if (response && response.requestError) {
        alert(response && response.requestError);
        return;
    }
    const { data: { documenttypes } } = response;
    return documenttypes[0].documents;
}

 {
  "data": {
    "documenttypes": [
      {
        "documents": [
          {
            "id": "5d07566bf87n1z0001da661c",
            "filename": "Regional Revenue Analytics.dbd",
            "title": "Regional Revenue Analytics",
            "type": "dbd"
          },
          {
            "id": "5d0667d2k87x7b0001da6613",
            "filename": "Income Statement.dbd",
            "title": "Income Statement",
            "type": "dbd"
          },
          {
            "id": "5d020a23h58e7b0001da64b1",
            "filename": "HealthDashboard.dbd",
            "title": "HealthDashboard",
            "type": "dbd"
          },
        ]
      }
    ]
  },
  "errors": null
}

7. 대시보드 정보 가져오기(Get Dashboard Info)

대시보드의 매개변수와 기본값, 데이터셋 참조 정보를 조회합니다.

대시보드 정보를 가져오는 API 엔드포인트는 아래 GraphQL 쿼리에서 언급된 다른 인수와 함께 'document'입니다. 이 API 엔드포인트는 선택한 대시보드의 매개변수 목록과 함께 기본값, 그리고 매개변수 값의 출처 정보(예: 데이터세트에서 입력된 경우)를 반환합니다.

대시보드 정보에 데이터세트 참조가 있는 경우, 데이터세트 API 엔드포인트에 대한 추가 API 호출을 통해 매개변수에 사용 가능한 값을 가져와 드롭다운에 표시해야 합니다. 데이터세트 API 엔드포인트에는 데이터세트 ID와 열 이름이 인수로 필요합니다.

GraphQL 예시

 query {
  document(id: "${id}") {
    ... on Dashboard {
      parameters {
        name,
        prompt,
        hidden,
        dataType,
        dateOnly,
        multiValue,
        validValues {
          datasetReference {
            datasetId,
            valueField
          },
          values {
            label,
            value
          }
        },
        defaultValue {
          values
        }
      }
    }
  }
}

 POST {serverUrl}/api/GraphQL?token={token}
Content-Type: application/json
Body: {GraphQL query}

 POST {serverurl}/api/pivot/datasets/{datasetid}/column-entries
Content-Type: application/json
Body: [{"columnId":"{columnname}","subColumnType":0}]

 const getDashboardInfo = (token: string, serverURL: string) => async (id: string): Promise<ReportingTypes.DashboardInfoResponse | null> => {
    const graphQuery = {
        query: `query { document(id: "${id}") { ... on Dashboard { parameters { name, prompt, hidden, dataType, dateOnly, multiValue, validValues { datasetReference{ datasetId, valueField }, values { label, value } }, defaultValue { values } } } } }`
    };
    const response = await httpHelper.postJson(`${serverURL}/api/GraphQL?token=${token}`, graphQuery);
    if ((response && response.errors) || (response.data.document.parameters && response.data.document.parameters.length === 0)) {
        return null;
    }
    const { data: { document } } = response;
    return document as ReportingTypes.DashboardInfoResponse;
}

 {
  "data": {
    "document": {
      "parameters": [
        {
          "name": "Parameter1",
          "prompt": "Parameter1",
          "hidden": false,
          "dataType": "String",
          "dateOnly": false,
          "multiValue": true,
          "validValues": {
            "datasetReference": {
              "datasetId": "5d832bb6f23041001b31158a",
              "valueField": "ShiftName"
            },
            "values": []
          },
          "defaultValue": {
            "values": [
              "Night",
              "Morning"
            ]
          }
        }
      ]
    }
  },
  "errors": null
}

 [
  {
    "columnId": "ShiftName",
    "subColumnType": 0,
    "entries": [
      "Night",
      "Morning",
      "Afternoon",
      "Overall",
      ""
    ]
  }
]

8. 대시보드 보기(View Dashboard)

매개변수 정보와 데이터세트의 값을 얻으면 드롭다운에서 값 목록을 선택하여 매개변수 값을 설정할 수 있습니다(매개변수에 기본값이나 데이터세트의 값이 있는 경우).

대시보드를 보려면 대시보드 ID와 매개변수 값을 사용하여 대시보드 URL을 생성해야 합니다.

URL이 생성되면 이를 iFrame의 소스로 설정하고 화면에서 대시보드를 볼 수 있습니다.

URL 예시

 {serverUrl}/dashboards/view/${dashboardId}?token=${token}&dp={"Parameter1":["ParameterValue"]}

 const viewDashboard = (token: string, serverURL: string) => async (
  id: string,
  parameters: { [key: string]: Array<any> }
) => {
    var url = `/dashboards/view/${id}?token=${token}`;
    let dp = "";
    if (parameters && Object.keys(parameters) != null) {
        dp = "&dp={";
        var params = Object.values(parameters).reduce((k, v) => { return v });
        Object.entries(params).map(([key, val]) => {
            dp += Array.isArray(val)
              ? `\"${key}\":[${val.map(p => `\"${p}\"`).join(',')}] ,`
              : `\"${key}\":[\"${val}\"] ,`;
        });
        dp = dp.slice(0, -1) + "}";
        return url + dp;
    } else {
        return url;
    }
}

 /dashboards/view/5d8c59f14eca2600019d9858?token=dcf5d2f0400968294982c2664814c1cda5b6027f15c2359ce440927dc6035b87&dp={"Parameter1":["Night","Morning"]}

 npm install
npm run start

최신 블로그 >

React 애플리케이션에서 Wyn API로 임베디드 BI 구현하기

임베디드 BI의 데이터 인사이트

Wyn과 GraphQL API을 이용한 임베디드 BI

Wyn API 구현 단계

1. 인증(Authentication)

API 호출

요청 예시

응답 예시

2. 보고서 목록 가져오기(Get Reports List)

GraphQL 쿼리

API 호출

요청 예시

응답 예시

3. 보고서 정보 가져오기(Get Report Info)

GraphQL 쿼리

API 호출

요청 예시

응답 예시

4. 보고서 보기(View Report)

방법 1: API를 통한 iFrame 표시

GraphQL 쿼리

API 호출

요청 예시:

응답 예시

방법 2: Direct URL - 직접 URL

5. 보고서 내보내기(Export Report)

GraphQL 쿼리

API 호출

요청 예시:

예시 응답

6. 대시보드 목록 가져오기(Get Dashboards List)

GraphQL 예시

API 호출

요청 예시

응답 예시

7. 대시보드 정보 가져오기(Get Dashboard Info)

GraphQL 예시

API 호출

대시보드 정보:

데이터 세트 값:

요청 예시

대시보드 정보 받기:

응답 예시

대시보드 정보:

데이터 세트 값:

8. 대시보드 보기(View Dashboard)

URL 예시

요청 예시

응답 예시

GraphiQL로 API 테스트하기

React 예제 프로젝트 다운로드

최신 블로그 포스트

AI 데이터 분석의 '환각'을 어떻게 '검증' 할 수 있을까?

CFO BI 대시보드로 손익(P&L) 추적하기

CEO 대시보드 가이드
